Connexion d’un instrument médical avec ScriptCommunicator (Linux)

ScriptCommunicator est un terminal scriptable permettant de communiquer via ports série (RS-232), TCP/IP, UDP, CAN, etc. Il est idéal pour tester et automatiser l’échange de données avec des dispositifs médicaux.

Étapes

1. Lancer ScriptCommunicator sous Linux : ./ScriptCommunicator
2. Configurer la connexion série :
   • Interface : ttyS0 (équivalent COM1 sous Linux)
   • Paramètres courants : 115200, 8N1
   • Cliquez Connect.
3. Envoyer la commande au dispositif médical :
   • Depuis la console, envoyez la commande pour transmettre le résultat de test (voir la démonstration vidéo YouTube).

• Recevoir les résultats ligne par ligne :
  • Envoyez le caractère ACK (hex 06) pour indiquer la réception : 06
  • L’instrument envoie alors les données ligne par ligne jusqu’au caractère EOT (hex 04).

Exemple concret

• Port : /dev/ttyS0
• Étapes dans ScriptCommunicator :
  • Ouvrir Connection → Serial → ttyS0 → Connect
  • Dans la console : 06

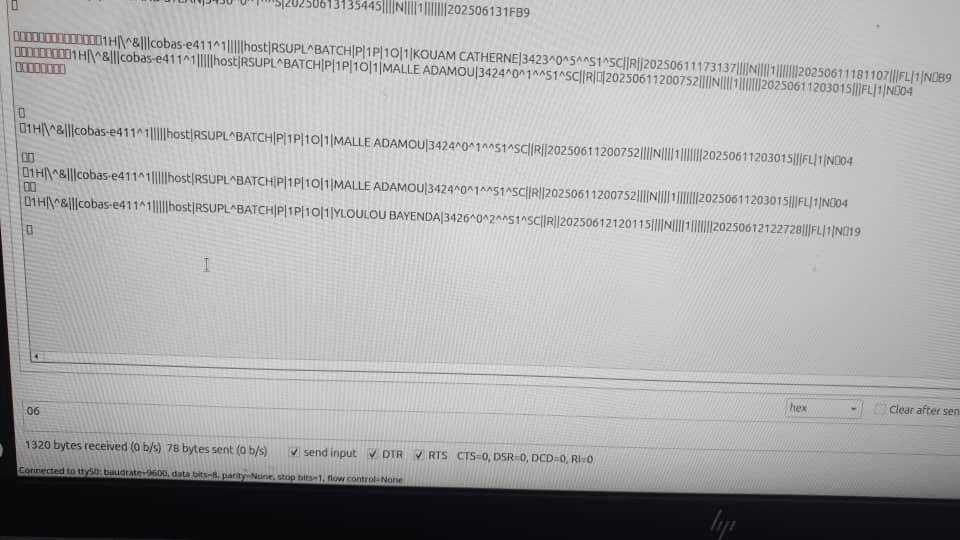

  • Observer la réception des lignes jusqu’à EOT.
